CAD機械版怎么修改明細表位置

在CAD機械版中生成明細表時，軟件默認會將明細表放置在標題欄的正上方。這在大多數標準圖幅中確實符合制圖規范，但實際工作中，我們有時會遇到特殊情況：例如圖框上方已有其他內容，或者企業要求明細表必須緊貼標題欄左側、右側，甚至需要放在圖紙的其他空白區域。如果每次生成后都手動移動明細表，不僅麻煩，還容易造成對齊不準確。其實，CAD機械版在生成明細表的命令中內置了一個“指定位置”分支，讓你在創建時就能自由決定明細表的放置點。這個功能雖然簡單，但很多用戶并不知曉。具體怎么操作呢？讓我們一起來看看吧！

問題描述：

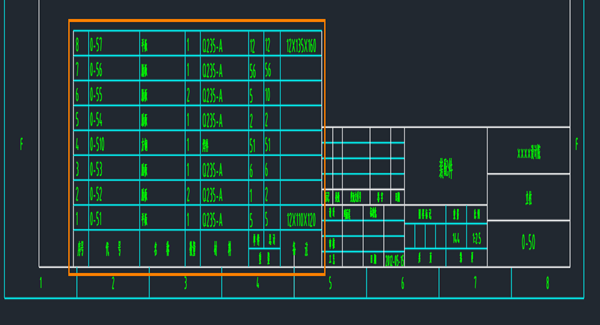

默認狀態下，明細表位置在標題欄上方，如何根據需要指定明細表放置位置？CAD機械版怎么修改明細表位置

步驟指引：

點擊菜單【機械-序號/明細表-生成明細表】（【MX】快捷鍵），注意命令欄提示，輸入【s】進入指定位置命令分支，指定明細表生成位置即可。CAD機械版怎么修改明細表位置

通過上述簡單的鍵盤輸入“s”進入指定位置模式，你就可以用鼠標在繪圖區任意點選明細表的放置位置，從而徹底擺脫默認位置的限制。這一技巧特別適用于非標準圖框、加長圖紙或需要將明細表單獨放置在其他布局中的場景。如果你在使用過程中發現命令提示行沒有出現“s”分支選項，請確認當前執行的是“生成明細表”命令而非“編輯明細表”，并且軟件版本支持該功能。希望這個小技巧能讓你的圖紙布局更加靈活高效。如果在操作中遇到其他問題，歡迎在評論區留言交流！
